一、简介

该算法验证测试台由机柜、IT6832直流电源、研祥工控机、ACU点爆测试夹具，自制负载电路板、NI PCIe-7852R、NI PCI-6259、

NI PCI-8513、自制SPI通信接口卡、自制RSU Simulator板及上位机软件组成。用于仿真模拟真实传感器和测试ACU点爆气囊时间。

测试台实物图如下：

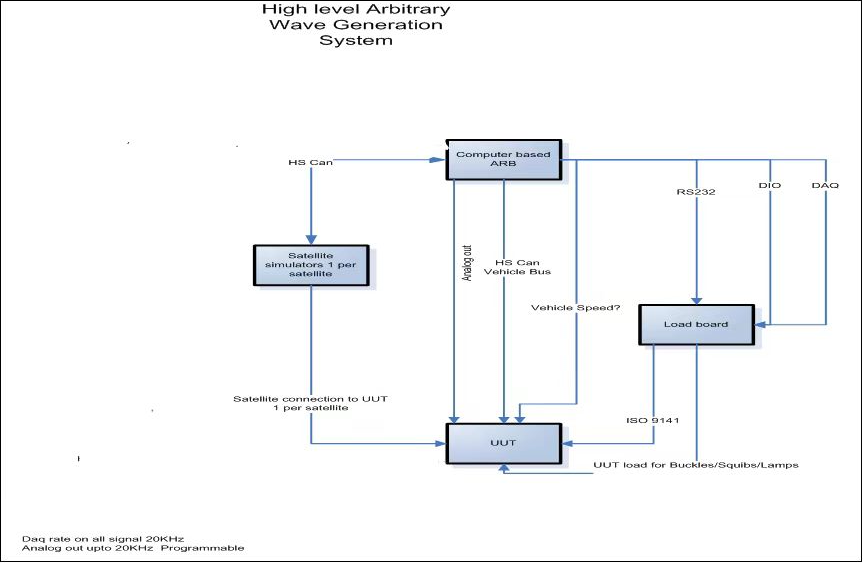

二、系统架构

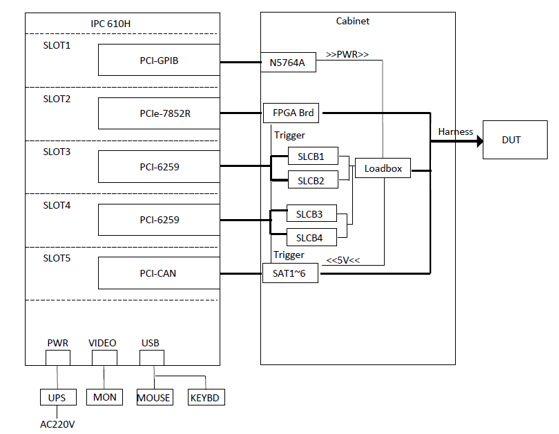

系统架构

三、系统架构说明

FPGA 卡 NI PCIe-7852R        模拟ACU内部加速度传感器功能；

DAQ 卡   NI PCI-6259           用于数据采样及输出控制；

CAN 卡   NI PCI-8513          实现RSU波形数据下载，同时支持同步RSU碰撞过程中CAN信号接收；

程控电源   IT6832                 用于ARB测试过程中提供ACU不同电压的供电（9~16V）；FPGA接口（自制）SPI通信卡      提供ACU和FPGA的电平转换，SPI信号转换 ；

RSU Simulator板（自制）  RSU Simulator  模拟RSU发送外部数据；

ACU 夹具                              固定的待测ACU

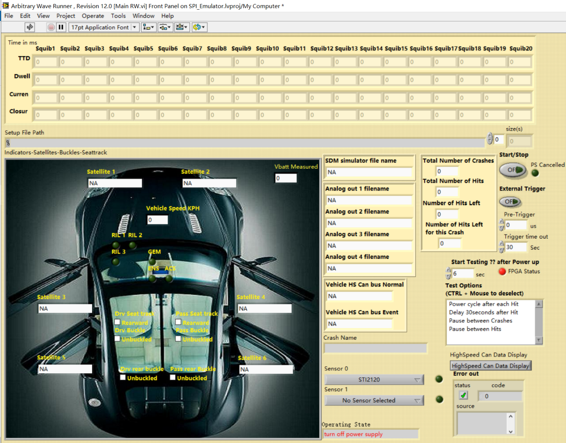

四、软件设计及控制流程

五、制作时间评估

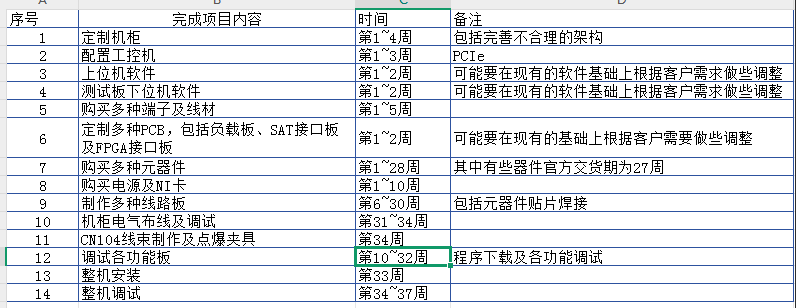

因有些元器件及板卡交货周期很长，预估工期须4个月，具体工程进度如下表所示
